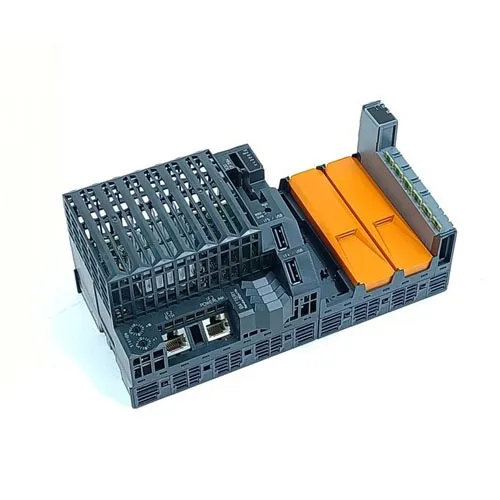

B&R X20CP3584 X20 системен 3-слотов Atom PLC контролер

Model:
X20CP3584
Brand:
B&R
Type:
Високопроизводителен X20 индустриален PLC контролер
Warranty:
100% нов оригинал
Shipping:
Бърза глобална доставка чрез FedEx и DHL Express

Кратко описаниеИнтерфейси1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X LinkСистемен модулКонтролерОбща информацияB&R ID код0xC3ADОхлажданеБез вентилаторИндикатори за състояниеCPU функция, Ethernet, POWERLINK, CompactFlash, батерияДиагностикаБатерияДа, използвайки LED индикатор за с......

Изпратете запитване

Описание на продукта

Кратко описание

Интерфейси	1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X Link
Системен модул	Контролер

Обща информация

B&R ID код	0xC3AD
Охлаждане	Без вентилатор
Индикатори за състояние	CPU функция, Ethernet, POWERLINK, CompactFlash, батерия
Диагностика
Батерия	Да, използвайки LED индикатор за състояние и софтуер
Функция на процесора	Да, използвайки LED индикатор за състояние
CompactFlash	Да, използвайки LED индикатор за състояние
Ethernet	Да, използвайки LED индикатор за състояние
POWERLINK	Да, използвайки LED индикатор за състояние
температура	Да, използвайки софтуерен регистър
поддръжка
Резервиране на контролера	да
Поддръжка на данни за здравето на хранилището	да
Поддръжка на ACOPOS	да
Поддръжка на визуални компоненти	да
Консумирана мощност без интерфейсен модул и USB	8,6 W
Консумирана мощност за X2X Link захранване	1,42 W
Консумирана мощност
Вътрешен I/O	0,6 W
Допълнително разсейване на мощност, причинено от задвижващи механизми (резистивни) [W]	-
Сертификати
CE	да
UKCA	да
CRA (Закон за кибер устойчивост)	Оценката продължава
ATEX	Зона 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (вижте ръководството за потребителя на X20) FTZÚ 09 ATEX 0083X
УЛ	cULus E115267 Индустриално контролно оборудване
HazLoc	cCSAus 244665 Оборудване за контрол на процеси за опасни места Клас I, Раздел 2, Групи ABCD, T5
DNV	температура:B(0 до 55°C) Влажност:B(до 100%) Вибрация:B(4 g) EMC:B(мост и открита палуба)
CCS	да
LR	ENV1
КР	да
ABS	да
BV	EC33B Температура: 5 - 55°C Вибрация: 4 g EMC: мост и открита палуба
KC	да

CPU и X2X Link захранване

Входно напрежение	24 VDC -15% / +20%
Входен ток	Макс. 1,5 А
Предпазител	Интегриран, не може да бъде заменен
Защита срещу обратна полярност	да

X2X Link захранващ изход

Номинална изходна мощност	7 W
Паралелна връзка	да
Излишна операция	да

Входно I/O захранване

Входно напрежение	24 VDC -15% / +20%
Предпазител	Необходим мрежов предпазител: Макс. 10 A, бавен удар

Изходно I/O захранване

Номинално изходно напрежение	24 VDC
Допустимо контактно натоварване	10 А

Захранване - Обща информация

Индикатори за състояние	Претоварване, работно състояние, състояние на модула, RS232 трансфер на данни
Диагностика
RS232 трансфер на данни	Да, използвайки LED индикатор за състояние
Изпълнение на модула/грешка	Да, използвайки LED индикатор за състояние и софтуер
Претоварване	Да, използвайки LED индикатор за състояние и софтуер
Електрическа изолация
I/O захранване - I/O захранване	не
CPU/X2X Link захранване - CPU/X2X Link захранване	да

Контролер

CompactFlash слот	1
Часовник в реално време	Енергонезависим, разделителна способност 1 s, точност от -10 до 10 ppm при 25°C
FPU	да
Процесор
Тип	Atom E620T
Тактова честота	0,6 GHz
L1 кеш
Код на данните	24 kB
Програмен код	32 kB
L2 кеш	512 kB
Интегриран I/O процесор	Обработва I/O точки от данни във фонов режим
Модулни интерфейсни слотове	3
Остатъчни променливи	Макс. 256 kB
Най-краткото време за цикъл на клас задача	400 µs
Типично време на цикъл на инструкция	0,0075 µs
Буфериране на данни
Мониторинг на батерията	да
Литиева батерия	Мин. 2 години при 23°C околна температура
Стандартна памет
RAM	256 MB DDR2 SDRAM
Потребителска RAM	1 MB SRAM

Интерфейси

Интерфейс IF1
Сигнал	RS232
Вариант	Свързване чрез 12-пинов клемен блок X20TB12
Макс. разстояние	900 м
Скорост на трансфер	Макс. 115,2 kbit/s
Интерфейс IF2
Сигнал	Ethernet
Вариант	1x RJ45 екраниран
Дължина на линията	Макс. 100 m между 2 станции (дължина на сегмента)
Скорост на трансфер	10/100/1000 Mbit/s
Трансфер
Физически слой	10BASE-T/100BASE-TX/1000BASE-T
Полудуплекс	да
Пълен дуплекс	да
Автодоговаряне	да
Автоматичен MDI/MDIX	да
Интерфейс IF3
Fieldbus	POWERLINK (V1/V2) управляващ или контролиран възел
Тип	Тип 4
Вариант	1x RJ45 екраниран
Дължина на линията	Макс. 100 m между 2 станции (дължина на сегмента)
Скорост на трансфер	100 Mbit/s
Трансфер
Физически слой	100BASE-TX
Полудуплекс	да
Пълен дуплекс	Режим POWERLINK: Не / Режим Ethernet: Да
Автодоговаряне	да
Автоматичен MDI/MDIX	да
Интерфейс IF4
Тип	USB 1.1/2.0
Вариант	Тип А
Макс. изходен ток	0,5 А
Интерфейс IF5
Тип	USB 1.1/2.0
Вариант	Тип А
Макс. изходен ток	0,5 А
Интерфейс IF6
Fieldbus	X2X Link master

Електрически свойства

Електрическа изолация	Ethernet (IF2), POWERLINK (IF3) и X2X (IF6) изолирани един от друг, от други интерфейси и от PLC

Условия на работа

Монтажна ориентация
Хоризонтална	да
Вертикална	да
Кота на монтажа над морското равнище
0 до 2000 м	Без ограничение
>2000 м	Намаляване на температурата на околната среда с 0,5°C на 100 m
Степен на защита по EN 60529	IP20

Условия на околната среда

температура
Операция
Хоризонтална ориентация на монтаж	-25 до 60°C
Вертикална ориентация на монтаж	-25 до 50°C
Намаляване на мощността	Вижте раздел "Намаляване на номиналните стойности".
Съхранение	-40 до 85°C
транспорт	-40 до 85°C
Относителна влажност
Операция	5 до 95%, без кондензация
Съхранение	5 до 95%, без кондензация
транспорт	5 до 95%, без кондензация

Механични свойства

Забележка	Поръчайте памет за приложения (CompactFlash) отделно Резервна батерия, включена в доставката X20 крайна капачка (дясна), включена в доставката 12-пинов клемен блок X20, включен в доставката Капаците на слотовете на интерфейсния модул са включени в доставката
Размери
ширина	200 мм
Височина	99 мм
Дълбочина	85 мм
Тегло	470 гр

Номер на материала:

X20CP3584

описание:

Процесор Intel Atom 600 MHz с допълнителен I/O-процесор
Вграден Ethernet, POWERLINK с верижно свързване на отговор на запитване и USB
3 слота за разширение на модулен интерфейс
CompactFlash като сменяема памет за приложения
256 MB DDR2-SDRAM
Възможност за резервиране на контролера
Без вентилатор

Контролерът X20CP3585 е базиран на процесор Atom с тактова честота0,6 GHzи оборудван с256 MBDDR2 SDRAM.

USB, Ethernet, POWERLINK и сменяема CompactFlash са включени като стандартни функции. Gigabit Ethernet интерфейс е стандартна характеристика. За още по-голяма мрежова производителност в реално време, вграденият интерфейс POWERLINK поддържа режим на верижно свързване на отговор на анкета (PRC).

Контролерът е оборудван с 3 слота за комуникационни модули X20. Различни шинни и мрежови системи могат лесно да бъдат интегрирани в системата X20 чрез използването на комуникационни модули
